数智育才 · 电场实验记录

五组电场实测 · 等势线标注

按水槽四角裁剪并校正透视，沿同色实测圆环连接曲线，标出对应电势。点击图片下载2000 × 2000像素PNG，可直接用于PPT。

下载全部五张高清图片（ZIP）

实验布局黄色红色蓝色
匀强电场6 V4 V2 V
单个点电荷电场6 V4 V2 V
点电荷和线电极4 V2 V1 V
等量异种电荷5 V4 V3 V
等量同种电荷4 V3 V4 V

等量同种电荷组：蓝色 4 V 对应另一个峰附近的等势点。

坐标纸实测 / 01

匀强电场

两条平行线电极之间的实测布点。

等势线电势（V）

黄色6 V
红色4 V
蓝色2 V
下载高清 PNG ↓

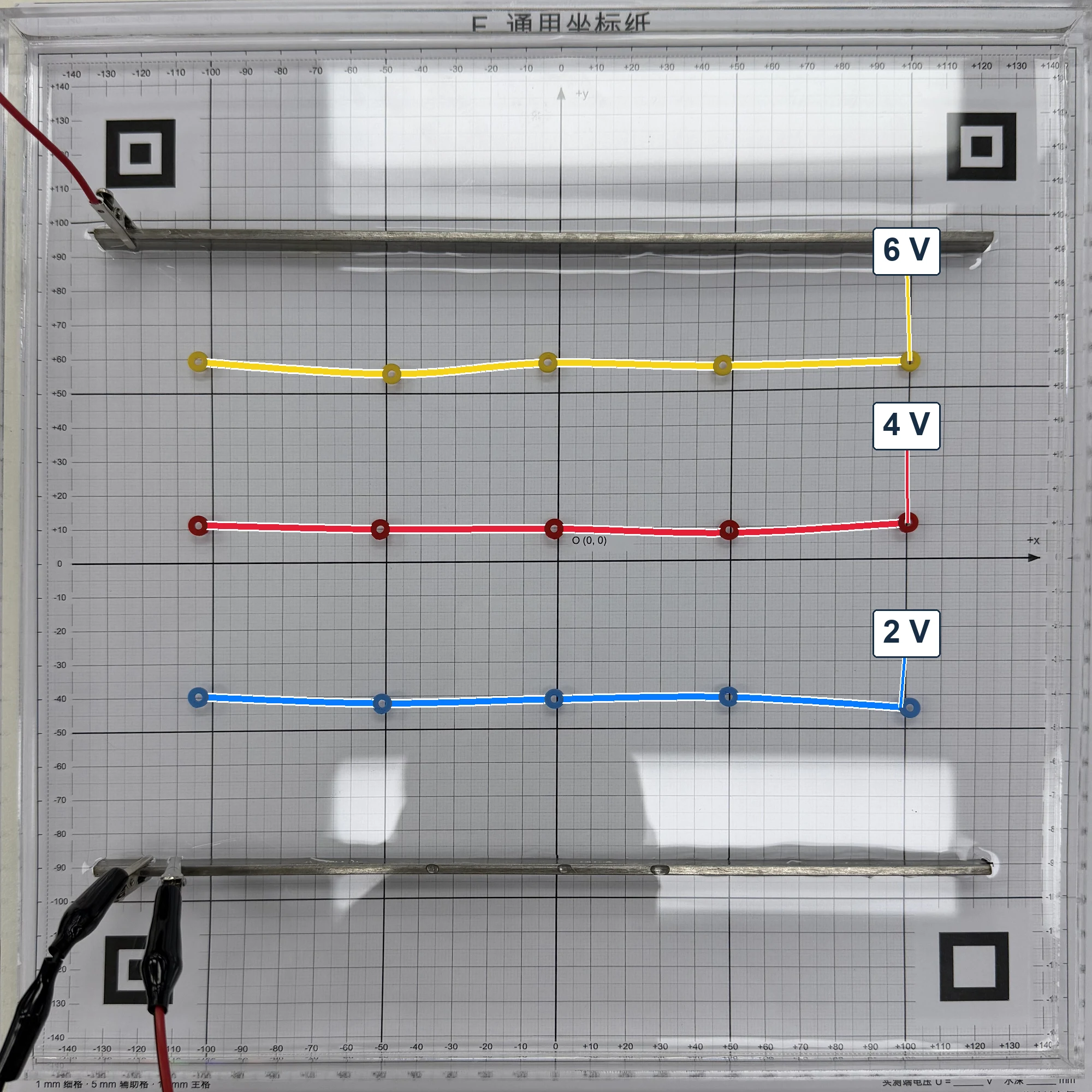

匀强电场坐标纸实测照片，黄色6 V、红色4 V、蓝色2 V
匀强电场 · 同色实测点连线，点击下载高清图

坐标纸实测 / 02

单个点电荷电场

中心点电极与外围圆环电极构成的实验布局。

等势线电势（V）

黄色6 V
红色4 V
蓝色2 V
下载高清 PNG ↓

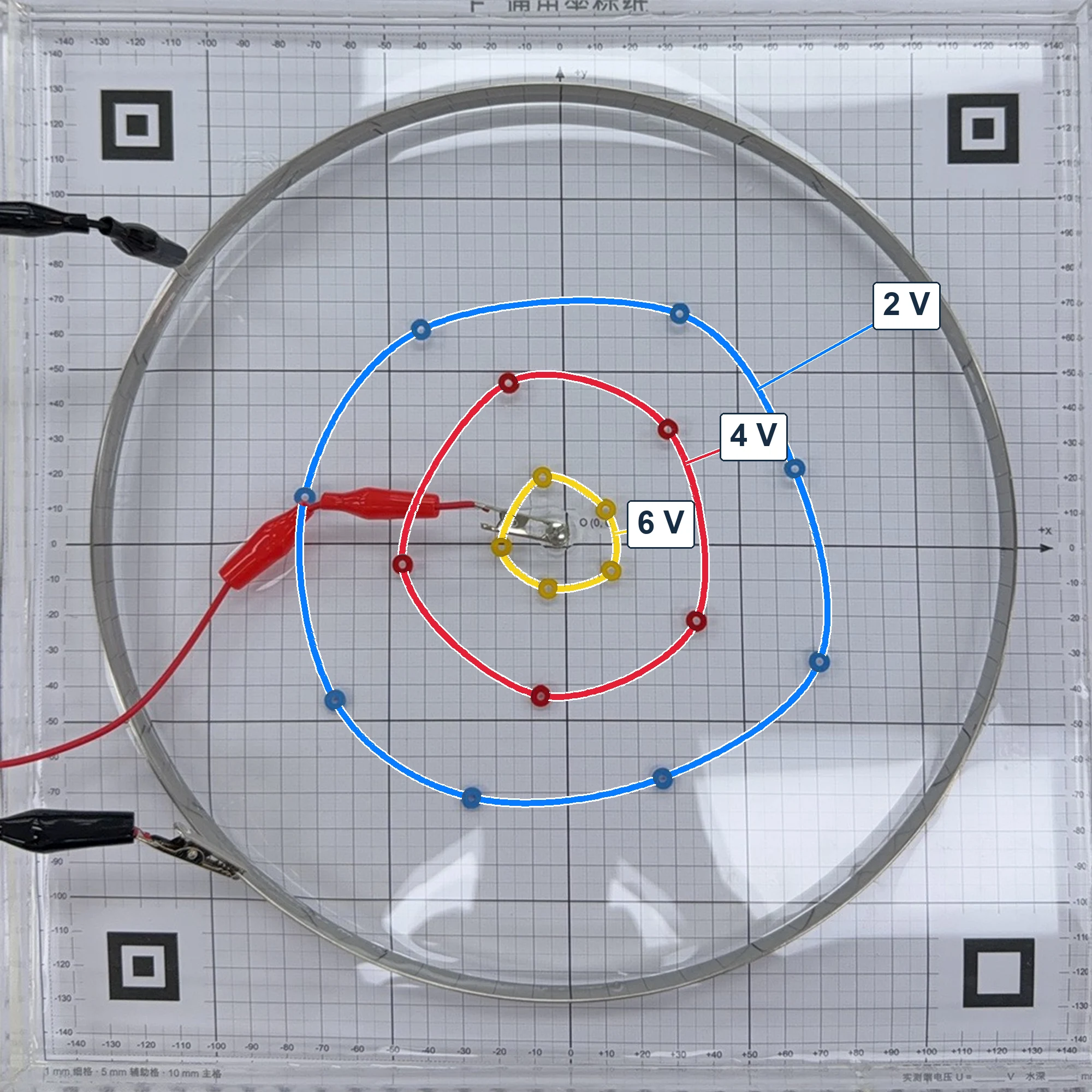

单个点电荷电场坐标纸实测照片，黄色6 V、红色4 V、蓝色2 V
单个点电荷电场 · 同色实测点连线，点击下载高清图

坐标纸实测 / 03

点电荷和线电极

上方点电极与下方线电极之间的实测布点。

等势线电势（V）

黄色4 V
红色2 V
蓝色1 V
下载高清 PNG ↓

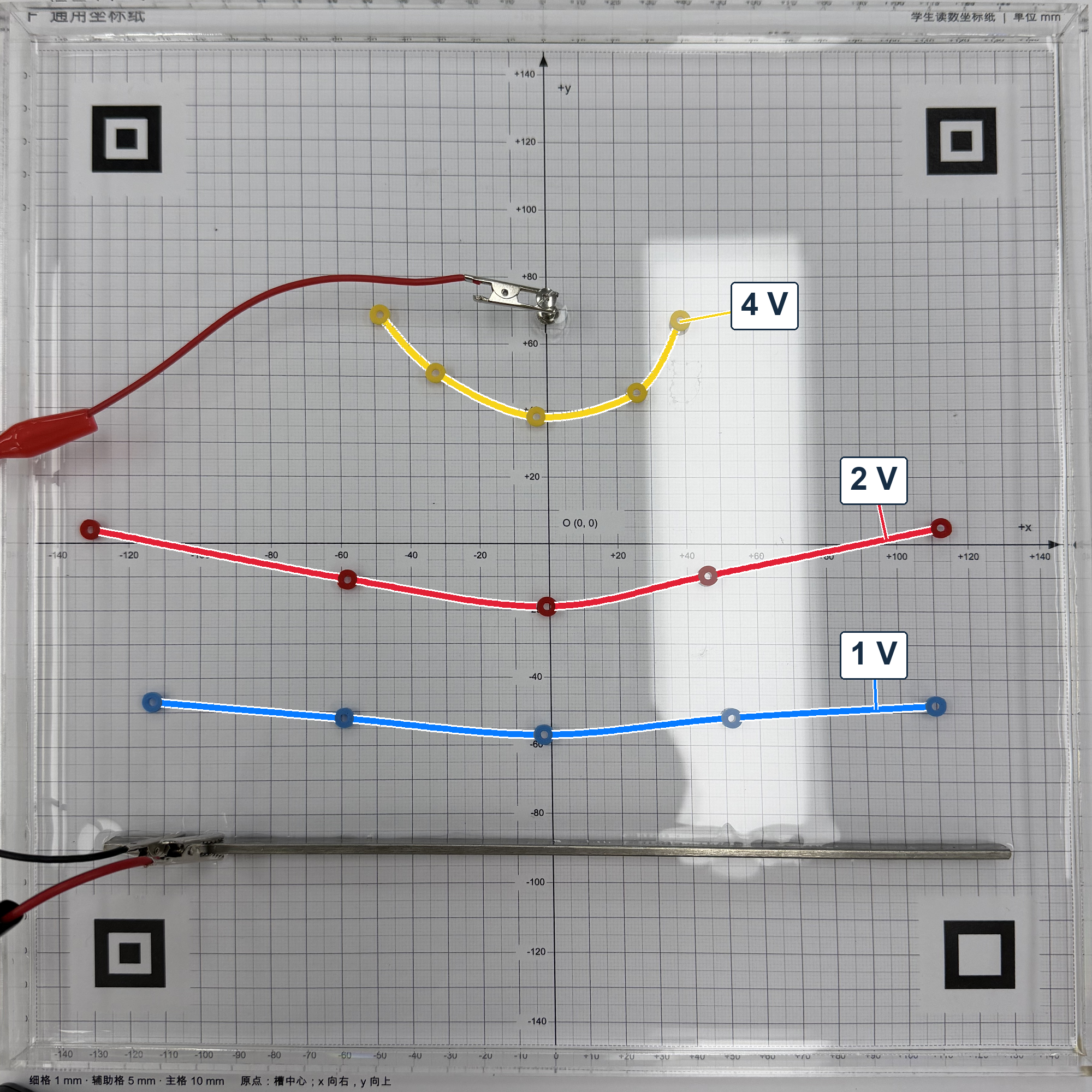

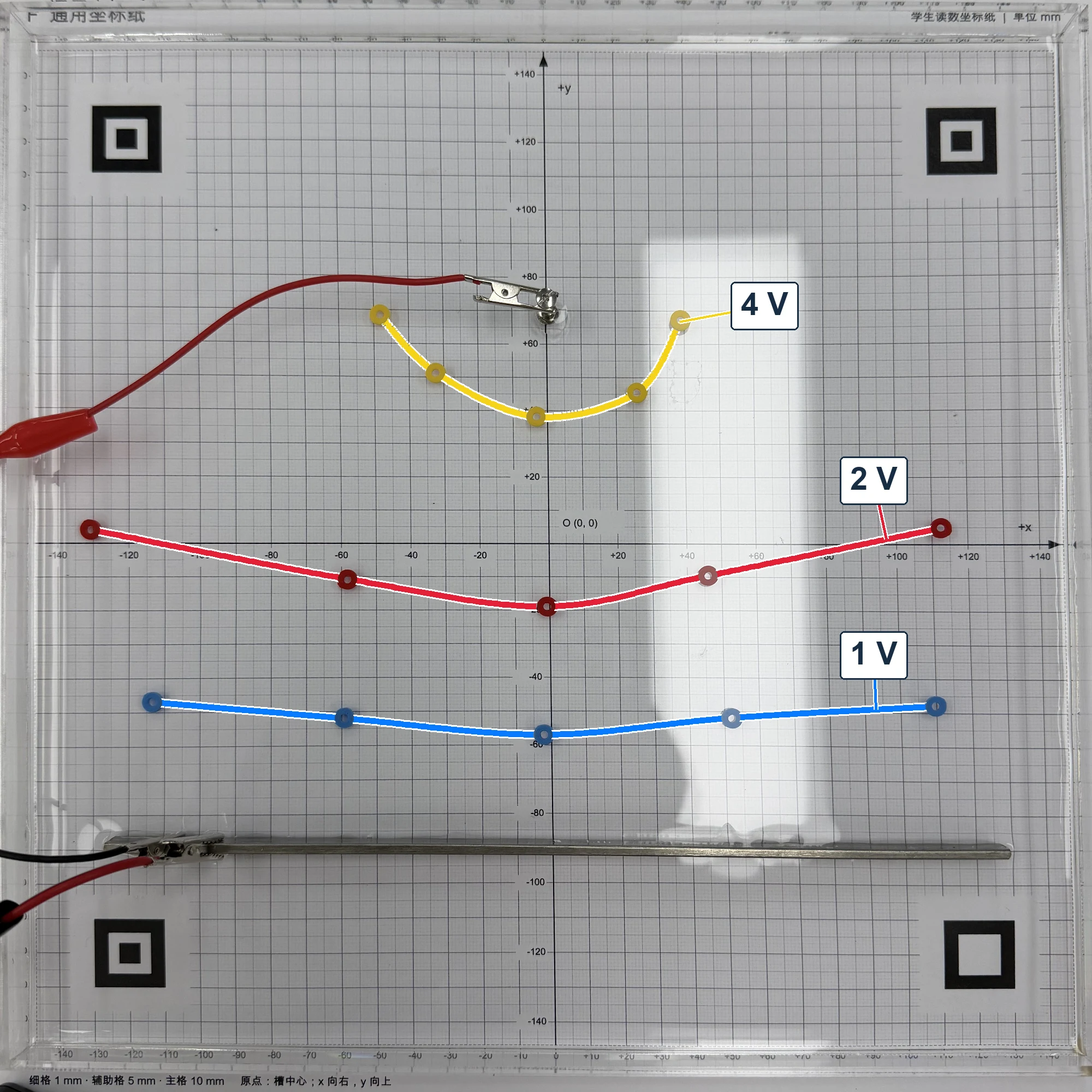

点电荷和线电极坐标纸实测照片，黄色4 V、红色2 V、蓝色1 V
点电荷和线电极 · 同色实测点连线，点击下载高清图

坐标纸实测 / 04

等量异种电荷

上下两个点电极之间的实测布点。

等势线电势（V）

黄色5 V
红色4 V
蓝色3 V
下载高清 PNG ↓

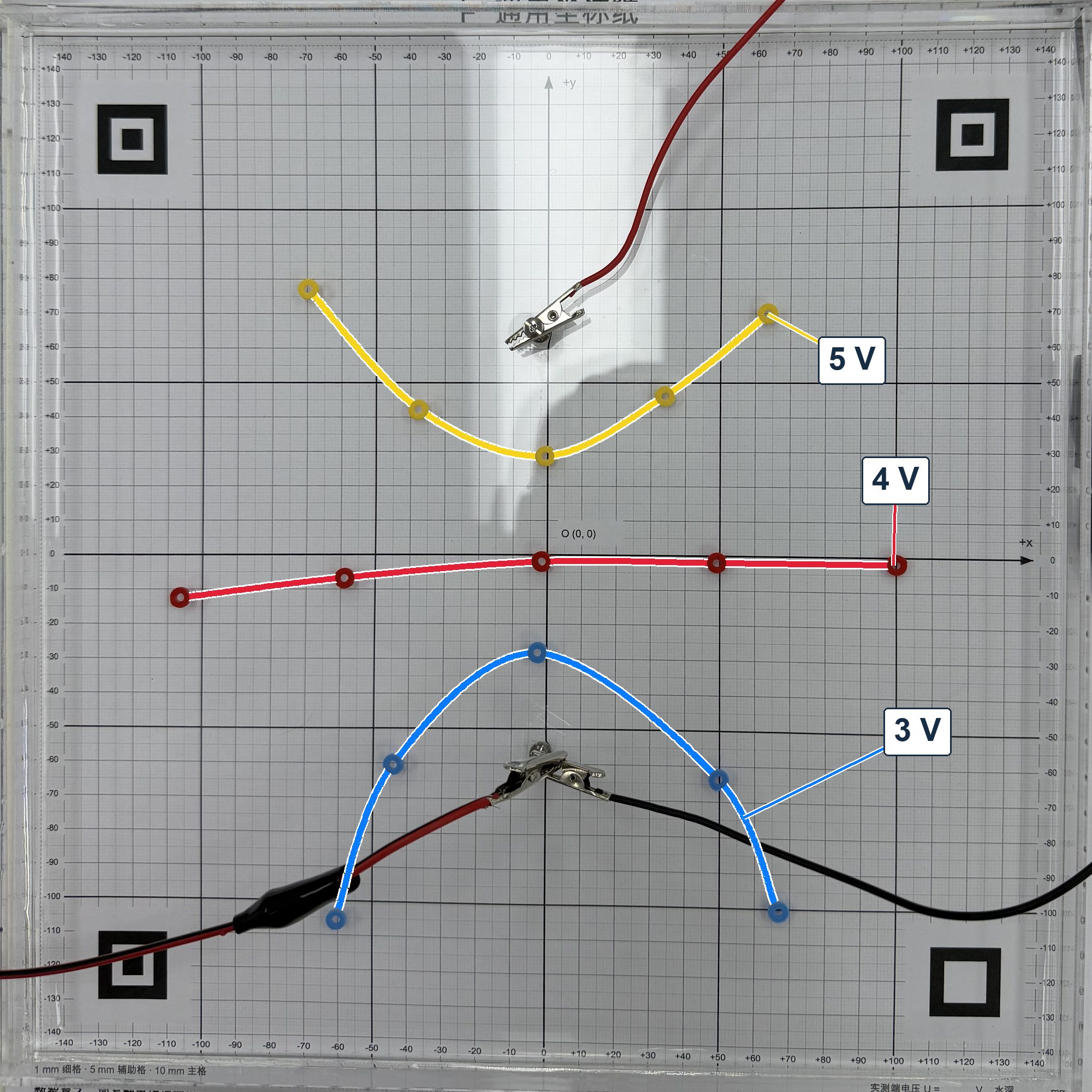

等量异种电荷坐标纸实测照片，黄色5 V、红色4 V、蓝色3 V
等量异种电荷 · 同色实测点连线，点击下载高清图

坐标纸实测 / 05

等量同种电荷

圆环内两个点电极周围的实测布点。黄色与蓝色均为4 V，分别对应两个电势峰附近的等势点。

等势线电势（V）

黄色4 V
红色3 V
蓝色4 V

两个峰，相同电势
黄色 4 V · 蓝色 4 V

下载高清 PNG ↓

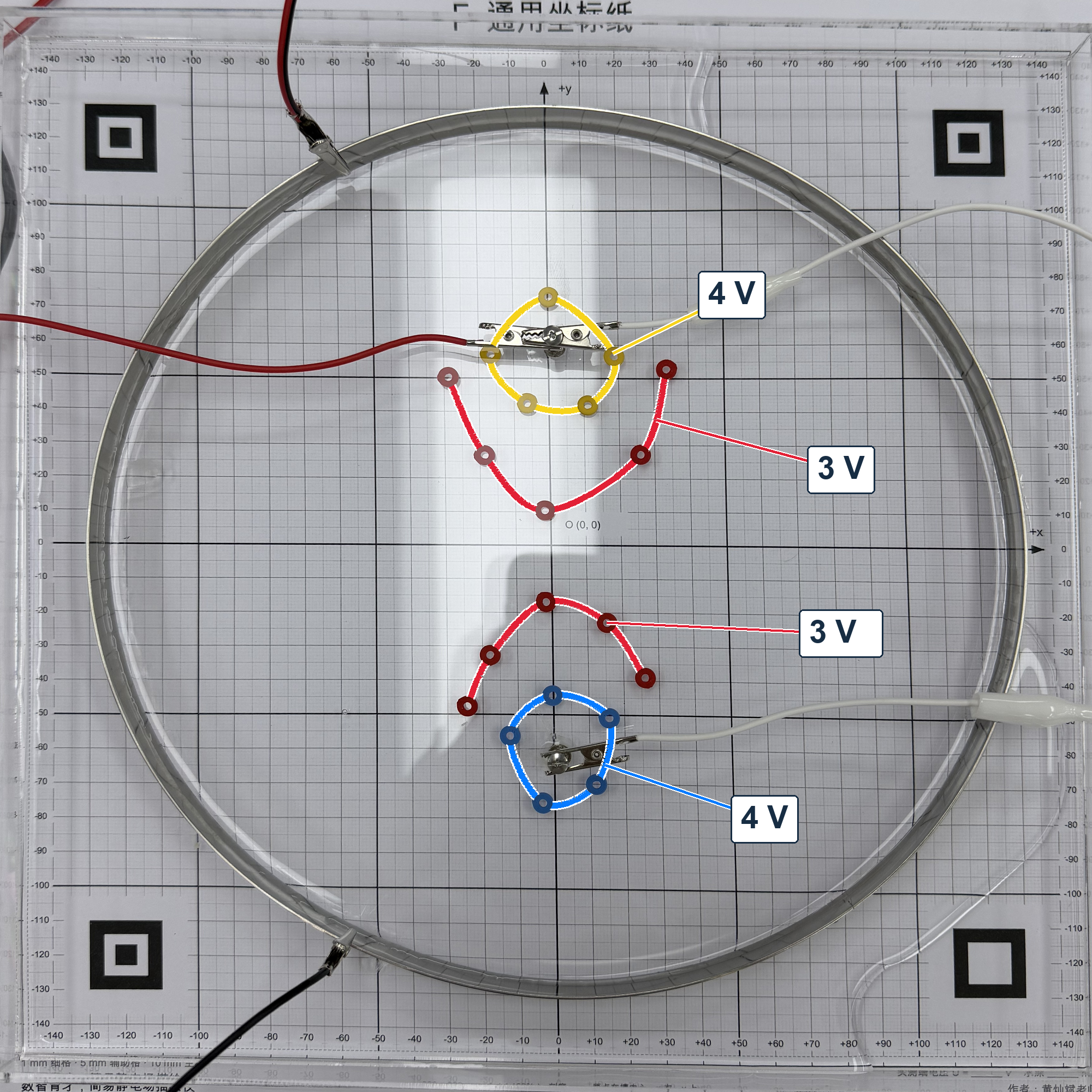

等量同种电荷坐标纸实测照片，黄色4 V、红色3 V、蓝色4 V
等量同种电荷 · 同色实测点连线，点击下载高清图
